Manta300

Greifzange mit integriertem Rollenprozessor

Die Greifzangenhälften bestehen aus Greifschenkel, Vorschubwalzen und Entastungsmesser. Die patentierte Konstruktion ermöglicht einen besonders großen Schwenkwinkel, und somit eine große Greifweite und eine volle Aufarbeitungsleistung von Schwachholz ohne Störkanten.

Durch die Art, wie die Entastungsmesser angeordnet, konstruiert und angesteuert sind, wird ein konstanter Druck zwischen Messer und Baum ermöglicht.

Durch geringe Achsabstände der Messer wird gerade bei kleinen Baumdurchmessern eine optimale Umschließung erreicht.

Traktorversion

Greifzange mit Entastung für Traktoren

Der Aufbau des Manta300 auf einen Traktor bietet die komfortabelste Lösung für den Einsatz. Ganz ohne Tieflader gelangen Sie rasch und unkompliziert zum Einsatzort, und können sofort los legen.

Im Gegensatz zu Harvestern oder Baggern sparen Sie bei den Überstellungskosten, und erhöhen gleichzeitig die Reichweite.

Nutzen Sie Ihren Traktor im Winter als vielseitige Holzerntemaschine. Zusammen mit einem Rungen- oder Rückewagen und der Kombination mit dem Manta300.

Wir bieten liefern auch das nötige Zubehör für den Aufbau auf Ihren Traktor.

PROSPEKT DOWNLOAD

Hydraulikpumpeneinheit Traktor

  • Pumpeneinheit statt Frontzapfwellengetriebe
  • Pumpendrehzahl Motordrehzahl 190 li bei 1600 U/min
  • 500 Nm Schaltkupplung
  • LS-Verstellpumpe demontierbar

3-Punkt Öltank & Kühler

  • 140 Liter Öltank
  • Rücklauffilter
  • Kühler und Bypass
  • Ölstandschauglas
  • Öltemperatur elektronische Anzeige

Bedieneinheit

  • mit Steuerungssoftware
  • Danfoss Display
  • Danfoss Prof1 Joysticks
  • Schalter kundenspezifisch
  • CAN-Bus Übertragung

Flap-Down Abstützung

  • Abstützbreite 4m
  • Schraubverbindung an Traktor
  • mit Kran-Ventilblock
  • Mit Ölverteiler für Kopf und Kran

Der 3-Punkt Öltank mit der LS-Verstellpumpe kann mit wenigen Handgriffen an der Fronthydraulik des Traktors montiert und demontiert werden.
Die Flap-Down Abstützung inkl. Kran und Prozessoraggregat können in ca. 2h von einer Person demoniert werden.

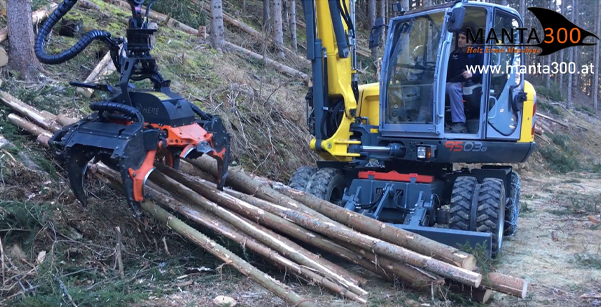

Baggerversion

Greifzange mit Entastung für Bagger

Die vorhandene Ölversorgung sowie ein kräftiger Ausleger macht aus einem Bagger ein ideales Trägerfahrzeug für Prozessorköpfe.

Wir liefern jegliches Zubehör für die Montage. Für Details bitten wir um Kontaktaufnahme.

Modi & Technische Daten

Zum effektiven Arbeiten wird zwischen 2 Modi gewechselt:

Greifmodus

  • 100% Zangendruck
  • Längenmessrad eingefahren (Schutzfunktion)
  • Vordere Entastungsmesser eingefahren (keine Störkante)
  • Säge aktiv
  • Tilt gesperrt (beliebige Neigung des Aggregats einstellbar)

Harvestermodus

  • Zangendruck (Walzenanpressdruck) über Display einstellbar
  • Harvesterfunktionen aktiv (Längenmessung, Entastungsmesser, Säge aktiv)
  • Tilt in Schwimmstellung

Technische Daten:

Antriebsleistung: 45 kW min.
Öldruck min.-max.: 220 – 280 bar
Ölstrom min.-max.: 120 – 150 l/min
Vorschubkraft: 15 kN @ 220 bar
19 kN @ 280 bar
Vorschubgeschwindigkeit: 3 m/s @ 120 l/min
Entastungsdurchmesser: 5-35 cm
Kappdurchmesser max.: 40 cm
Greifer Öffnungsweite 110 cm
Greifkraft Spitze-Spitze: 7 – 8,5 kN
Gewicht 590 kg
Betriebsspannung 12 oder 24 V (Kundenwunsch)
